GPS Modul mit integrierter GPS Patch Antenne

GPS Modul Eigenschaften

Dieses kombinierte GPS-Antennen-Modul hat hohe Empfindlichkeit, extrem geringen Energieverbrauch und einen sehr kleinen Formfaktor. Dieses GPS Modul basiert  SiRF Star III kann sogar in städtischen Gebieten und unter Bäumen eine gute Empfangsleistung liefern.  Die integrierte GPS-Patchantenne macht das GPS-Modul zur idealen Wahl für tragbare Gerät wie Mobiltelefone, PDAs, Kamera und extreme kleine Ortungsgeräte. Durch die die integrierte GPS Antenne sparen Sie Bauraum auf Platine und vermeiden Interferenzen mit der GSM/UMTS Antenne. Weiterhin werden Kosten für Steckverbinder und Handarbeit eingespart.

GPS Modul Merkmale

• Abmaße (mm): 14 x 14 x 2.5 (GPS-Modul inkl. GPS-Patchantenne)
• SiRF Star III GSC3LT(f)
• 20 parallele Kanäle
• UART und SPI Kommunikation
• Schnelle TTFF bei geringem Signalpegel
• Unterstützt SBAS (WAAS, EGNOS, MSAS)
• Integrierte 15 mm x 15 mm GPS-Antenne
• Integrierter LNA und SAWFilter optimiert gegen die GSM Burts
• Weiter Spannungsbereich 3.25 - 5.5 V
• Sehr kleiner Energieverbrauch: Tracking nur 75 mW inklusive aktiver GPS-Antenna
• SMT Montage

Extrem klein für kleinste Applikationen

Batteriegetriebene Ortungsgeräte (Personen. Tiere, Güter), PDA, POS-Terminal, GSM-Telefone, Kamera, Mautsysteme

Ausführlicher Support bei der Integration in die Anwendung

• Unterstützung per Userforum mit tausenden gleich gesinnten Nutzern
• FAQ mit Antworten auf “fast” alle Fragen
• Umfangreiche Doku, Evaluation Kits und Referenzdesigns

Blockdiagramm des GPS-Modules mit integrierter GPS-Antenne

Basierend  auf den internen SAW-Filter erhält man einen hohen Schutz gegen die 2 Watt GSM-Sende-Bursts.

GPS Modul (technische Daten)

• Frequenz L1 1575.42 MHz, C/A code
• Kanäle 20
• Updaterate 1 Hz
• Sensitivity
• Acquisition -157 dBm (Deep Indoor)
• Tracking -159 dBm (Deep Indoor)
• Cold Start -142 dBm
• Acquisition Time
• Hot Start < 1s -130 dBm (Outdoor)
• Warm Start < 35s -130 dBm (Outdoor)
• Cold Start < 40s -130 dBm (Outdoor)
• Signal Reacquisition < 1s -130 dBm (Outdoor)
• Position Accuracy
• (2D RMS) < 5 m -130 dBm (Outdoor)
• (2D RMS) <4 m -130 dBm (Outdoor), SBAS
• Max. Altitude < 60,000 ft
• Max. Velocity < 1,000 knots
• Protocol Support
• NMEA 0183 ver 3.0 9600 bps, 8 data bits, no parity, 1 stop bits (default) 1Hz: GGA, GLL, GSA, GSV, RMC, VTG
• SiRF Binary 38400 bps, 8 data bits, no parity, 1 stop bits
• Power Consumption
• Acquisition 100 mW
• Tracking 75 mW
• Hibernate 100 μW
• Temperaturbereich: -40^o to 85^o C

Schnittestellen

• Betriebsspannung nominal 3.3 Volt, weiter Bereich von  3.25 - 5.5 Volt
• Eine RS232 auf CMOS-Level 1.8V/2.5V/3.3V ohne Flußkontrolle (RX, TX)
• SPI-Bus 1.8 Volt (SDI, SDO, nSE, SCK)
• 50 Ohm Antennenanschluß
• Backup-Batterie

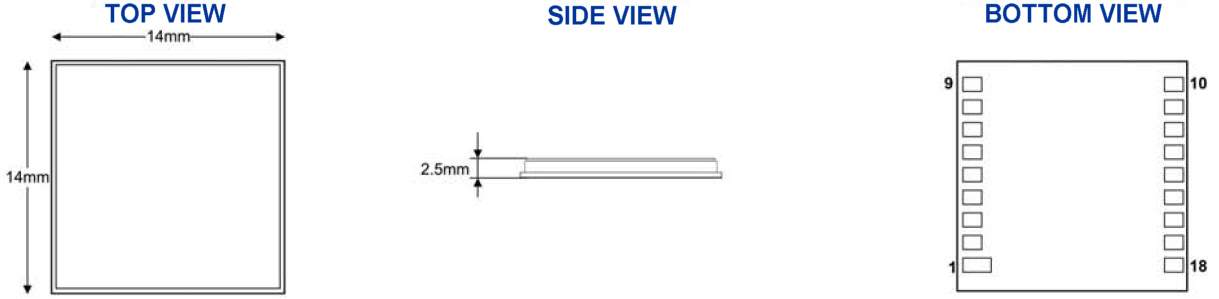

GPS Modul 3D Masse
