M2M Modul mit Embedded Linux

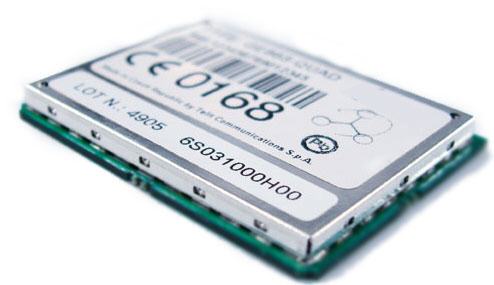

M2M Modul Kurzbeschreibung

Quad Band GSM Module (GSM 850/900, 1800/1900) mit  Steuerung per AT-Kommandos und RS-232 auf CMOS-Level. GSM-Modul mit Unterstützung von GPRS als SMT-Bauteil für Anwendungen in Ortung und Logistik. Dieses Modul kombiniert ein GPRS-Modul mit einem Single-PC in einem Gehäuse. Das Modul enthält zwei ARM9-Prozessoren. Einer ist für die Kontrolle des GSM-Teils zuständig und der zweite ist für die Applikation des Kunden.

M2M Modul Merkmale

• Sehr klein (41.4x31.4x6.6 mm), geringes Gewicht (9 g) und leicht zu integrieren
• Geringer Energiebedarf
• R&TTE Type Approval plus CE, GCF, FCC, PTCRB, IC
• RS232 auf CMOS-Level mit Flusskontrolle (RX, TX, CTS, RTS, CTS, DTR, DSR, DCD, RI)
• Integrierter TCP/IP Stack und UDP/IP Stack , integrierter FTP und SMTP Client
• Embedded Linux mit 200 MIPS ARM9, 64 MB RAM, up to 128MB Data Flash, GPI0 pins, AD/DA Konverter
• Interfaces des Single-PC: 4 UARTs, 3 USB (Device und Host), I2C, SPI, SD/MMC Card, GPIOs, JTAG
• Pin-to-Pin-Strategie: Die Bauform der Bauteile bleibt über Jahrzehnte gleich
• Umfangreiche Doku, Evaluation Kit und Referenzdesigns

Beispiele für Applikationen

Ortung (Personen/Tiere/Güter), PDA, POS-Terminal, Zählerfernauslesen, Alarmgeräte, Getränkeautomaten,

Weitere technische Daten

• E-GSM 900/1800 MHz und GSM 1800/1900 noch GSM Phase 2 / 2+
• Output Power Class 4 (2W) bei GSM 850/900 MHz und Class 1 (1W) bei GSM 1800/1900 MHz
• Kontrolle via AT-Kommandos (ITU, GSM, GPRS und herstellerspezifisch)
• Betriebsspannung: 3.22 V - 4.2 V, nominal: 3.8 V
• Stromverbrauch: Idle mode: <2.6 mA, Speech mode: 200 mA (Mittelwert)

Interfaces

• Betriebsspannung nominal 3.8 V
• 10 GPIO Ports  und serieller bidirektionaler Bus auf CMOS-Level 2.8 V
• Externe SIM-Karte
• Analoges Audio (Mikrofon, Hörerkapsel, Freisprecheinrichtung plus digitales Voice Interface DVI)
• RS232 auf CMOS 2.8 V mit Flusskontrolle (RX, TX, CTS, RTS, CTS, DTR, DSR, DCD, RI),
  Baudrate 300 - 115200 bps, Autobauding  1200 -  57600 bps
• Antennenanschlus 50 Ohm
• SMT Montage (keine Steckverbinder)

Audio

• Telefon und Notruf (Half Rate [HR], Full Rate [FR], Enhanced Full Rate [EFR], AMR)
• Echounterdrückung und Geräuschunterdrückung
• DTMF
• Handapparat und Freisprechbetrieb

SMS

• SMS Mobile Originated (MO), Mobile Terminated (MT) und Cell Broadcast (CB - DRX)

GPRS, Daten und Fax

• Circuit Switched Data (CSD) mit bis zu 14.4 kbps (Standard-Modemverbindung)
• Fax Group 3
• Packed Data (GPRS class B, class 10) mit bis zu 115 kbps

Zusätzliche GSM Services

• Call Barring and Call Forwarding
• Advice of Charge
• Call Waiting and Call Hold
• Calling Line Identification Presentation (CLIP)
• Calling Line Identification Restriction (CLIR)
• Unstructured SS Mobile Originated Data (USSD)
• Closed User Group

Weitere Merkmale

• SIM Telefonbuch-Management
• Fixed Dialing Number (FDN)
• SIM Toolkit Class 2
• Echtzeituhr
• Alarm-Management
