GPS Modul mit integrierter GPS-Patch-Antenne

GPS Modul auf einen Blick

Dieses kombinierte GPS-Antennen-Modul hat hohe Empfindlichkeit, extrem geringen Energieverbrauch und einen sehr kleinen Formfaktor. Dieses GPS Modul basiert  SiRF Star III kann sogar in städtischen Gebieten und Laubwerk eine gute Empfangsleistung liefern.  Die integrierte GPS-Antenne macht das GPS-Modul zur idealen Wahl für tragbare Gerät wie GSM-telefone, PDAs, Kamera und sehr kleine Ortungsgeräte. Durch die die integrierte GPS-Antenne sparen Sie Platz auf der Platine und vermeiden Interferenzen mit der GSM-Antenne. Weiterhin werden Kosten für Steckverbinder und Handarbeit eingespart.

GPS Modul Merkmale

• Abmaße (mm): 18.4 x 18.4 x 4.8 (GPS-Modul inkl. GPS-Patchantenne)
• SiRF Star III GSC3LT(f)
• 20 parallele Kanäle
• UART und SPI Kommunikation
• Schnelle TTFF bei geringem Signalpegel
• Unterstützt SBAS (WAAS, EGNOS, MSAS)
• Integrierte 18.4 mm x 18.4 GPS-Antenne
• Integrierter LNA und SAWFilter optimiert gegen die GSM Bursts
• Weiter Spannungsbereich 3.25 - 5.5 V
• Sehr kleiner Energieverbrauch: Tracking nur 75 mW inklusive aktiver GPS-Antenna
• SMT Montage

Extrem klein für kleinste Anwendungen

Batteriegetriebene Ortungsgeräte (Personen. Tiere, Güter), PDA, POS-Terminal, GSM-Telefone, Kamera, Mautsysteme

Ausführlicher Support bei der Integration in die Anwendung

• Unterstützung per Userforum mit tausenden gleich gesinnten Nutzern
• FAQ mit Antworten auf “fast” alle Fragen
• Umfangreiche Doku, Evaluation Kits und Referenzdesigns

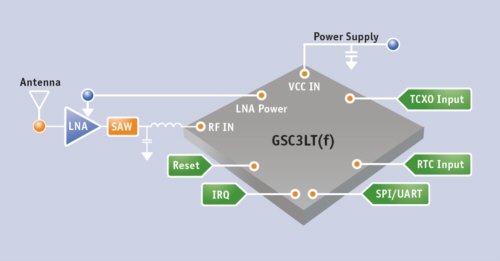

Blockdiagramm des GPS-Modules mit integrierter GPS-Antenne

Basierend  auf den internen SAW-Filter erhält man einen hohen Schutz gegen die 2 Watt GSM-Sende-Bursts.

GPS Modul (technische Daten)

• Frequenz L1 1575.42 MHz, C/A code
• Kanäle 20
• Updaterate 1 Hz
• Empfindlichkeit
• Acquisition -157 dBm (Deep Indoor)
• Tracking -159 dBm (Deep Indoor)
• Cold Start -142 dBm
• Acquisition Time
• Hot Start < 1s -130 dBm (Outdoor)
• Warm Start < 35s -130 dBm (Outdoor)
• Cold Start < 40s -130 dBm (Outdoor)
• Signal Reacquisition < 1s -130 dBm (Outdoor)
• Positionsgenauigkeit
• (2D RMS) < 5 m -130 dBm (Outdoor)
• (2D RMS) <4 m -130 dBm (Outdoor), SBAS
• Max. Altitude < 60,000 ft
• Max. Velocity < 1,000 knots
• Protocol Support
• NMEA 0183 ver 3.0 9600 bps, 8 data bits, no parity, 1 stop bits (default) 1Hz: GGA, GLL, GSA, GSV, RMC, VTG
• SiRF Binary 38400 bps, 8 data bits, no parity, 1 stop bits
• Energieverbrauch
• Acquisition 100 mW
• Tracking 75 mW
• Hibernate 100 μW
• Temperaturbereich: -40^o to 85^o C

Schnittstellen

• Betriebsspannung nominal 3.3 Volt, wide range  3.25 - 5.5 Volt
• Eine RS232 auf CMOS-Level 1.8V/2.5V/3.3V ohne Flusskontrolle (RX, TX)
• SPI-Bus 1.8 Volt (SDI, SDO, nSE, SCK)
• 50 Ohm Antennenanschluß
• Backup-Batterie

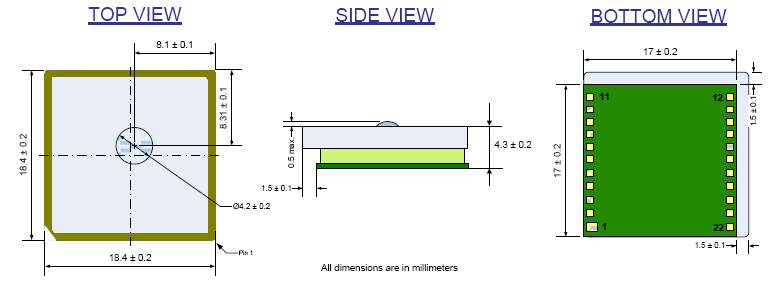

GPS Modul 3D Abmaße
