GPS Tracker

GPS Tracker auf Basis ATMEGA 162

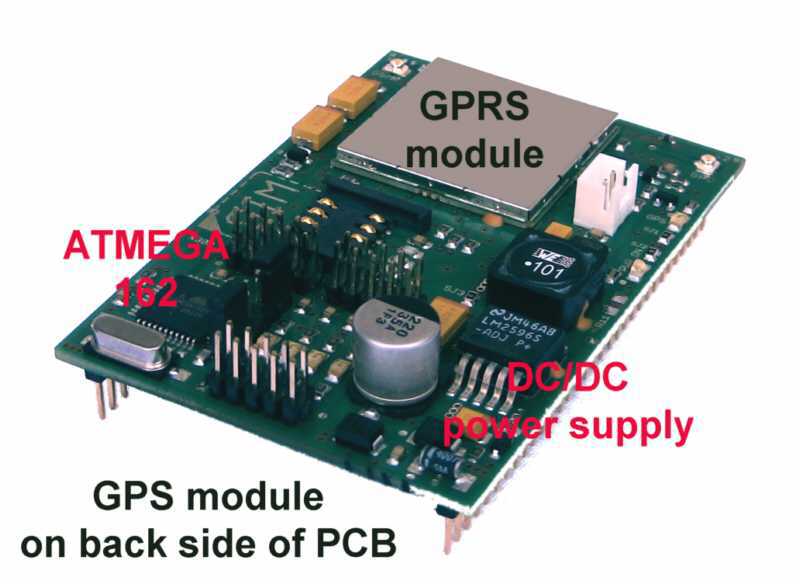

Das Bild zeigt eine Platine eines kompletten GPS Ortungsgerätes auf einer Fläche von 56 mm x 84 mm. Auf der Platine befindet sich ein GSM Modul, ein GPS Modul und eine RS232. Das Herzstück ist ein Micro Controller ATMEGA 162 welcher das GSM Modul und das GPS Modul steuert. Der Steckverbinder zur Testplatine ist ein Standardstecker mit 64 Pins in 2,64 mm Raster. Das Debugging des Quellcodes erfolgt über das JTAG-Interface. Mit einem Zigarettenanzünderkabel versehen, wird die Platine in Windeseile zu einer Ortungsapplikation. Diese Baugruppe eignet sich hervorragend  zum Aufbau und des von mittleren bis gehobenen Anwendungen.

Technische Daten des GPS-Tracker

• Controller mit Peripherie
• CPU ATMEGA 162
• RAM 1K für Application
• Data Flash (nicht flüchtig) 16KB and 512 Byte EEPROM
• GPI0 Pins , AD / DA converter
• 1 COM port, I2C, SPI
• JTAG Interface
• Ladeelektronik für  LIPO Batterie
• DC/DC Power Supply, input voltage 6 to 32V
• Funk Module
• Quad-Band GSM / GPRS Module inkl. SIM-Karten-Halter
• GPS module based on SiRF 3/LP

Inhalt des GPS EVAL Kkit

Trägerplatine, Adapterplatine mit  GSM/GPS Modul und Micro Controller, Software Entwicklungsumgebung, Kabel  RS232 zu USB , Kabel CMOS zu USB, Kabel D-Sub 9 Pin RS232, GSM-Helix-Antenne, externe kombinierte  GSM/GPS Antenne, GPS Patch Antenne, GSM Platinen Antenne , zwei Koaxialkabel, LiPo Batterie 1350 mAh, Quellcode C und Basic für Ortungsclient (Option), Zugang zum Userforum, Zugang für kostenfreie Ortungsplattform
